Dispositivo de Medición de Resistencia Estándar de Alta Precisión para Lecturas Precisos

1 / 5

Dispositivo de Medición de Resistencia Estándar de Alta Precisión para Lecturas Precisos

Personalización:	Disponible
Servicio postventa:	vida útil
Garantía:	12 meses excelente servicio posventa

Enviar consulta

Descripción del Producto

Visión General

No. de Modelo: TH0200

Aplicación: Calibración eléctrica

Energía: Electricidad

Tensión de salida: AC 90V ~ 264V

Corriente de salida: 10 μA ~ 10 A

Pantalla LCD: Con exhibición LCD

Incertidumbre típica: 10 ppm

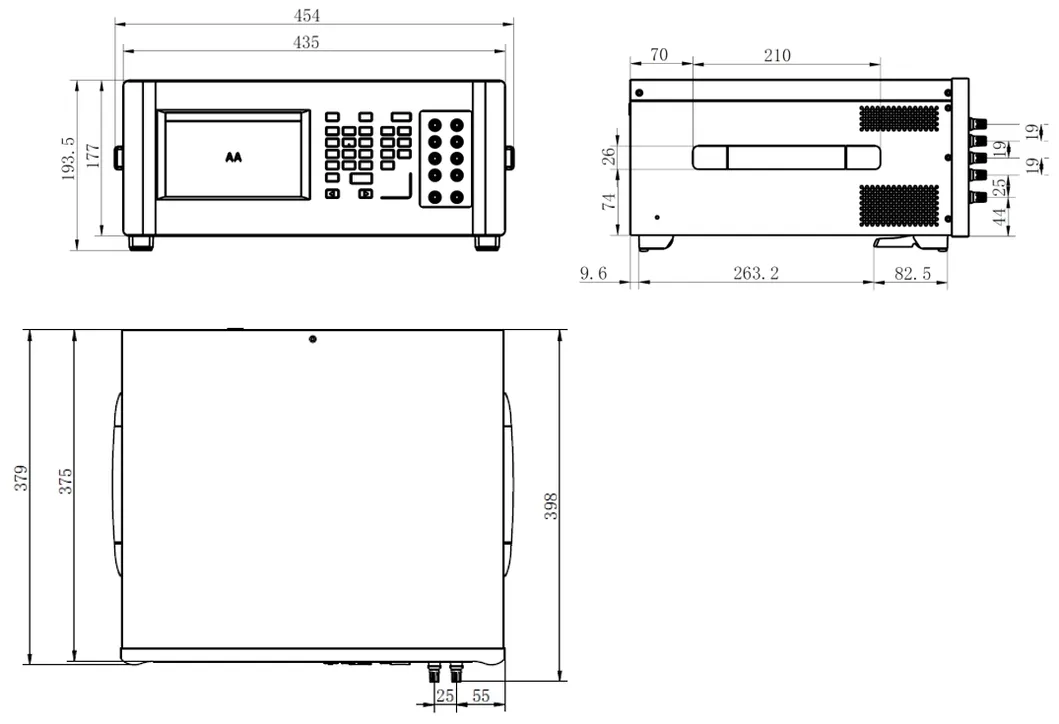

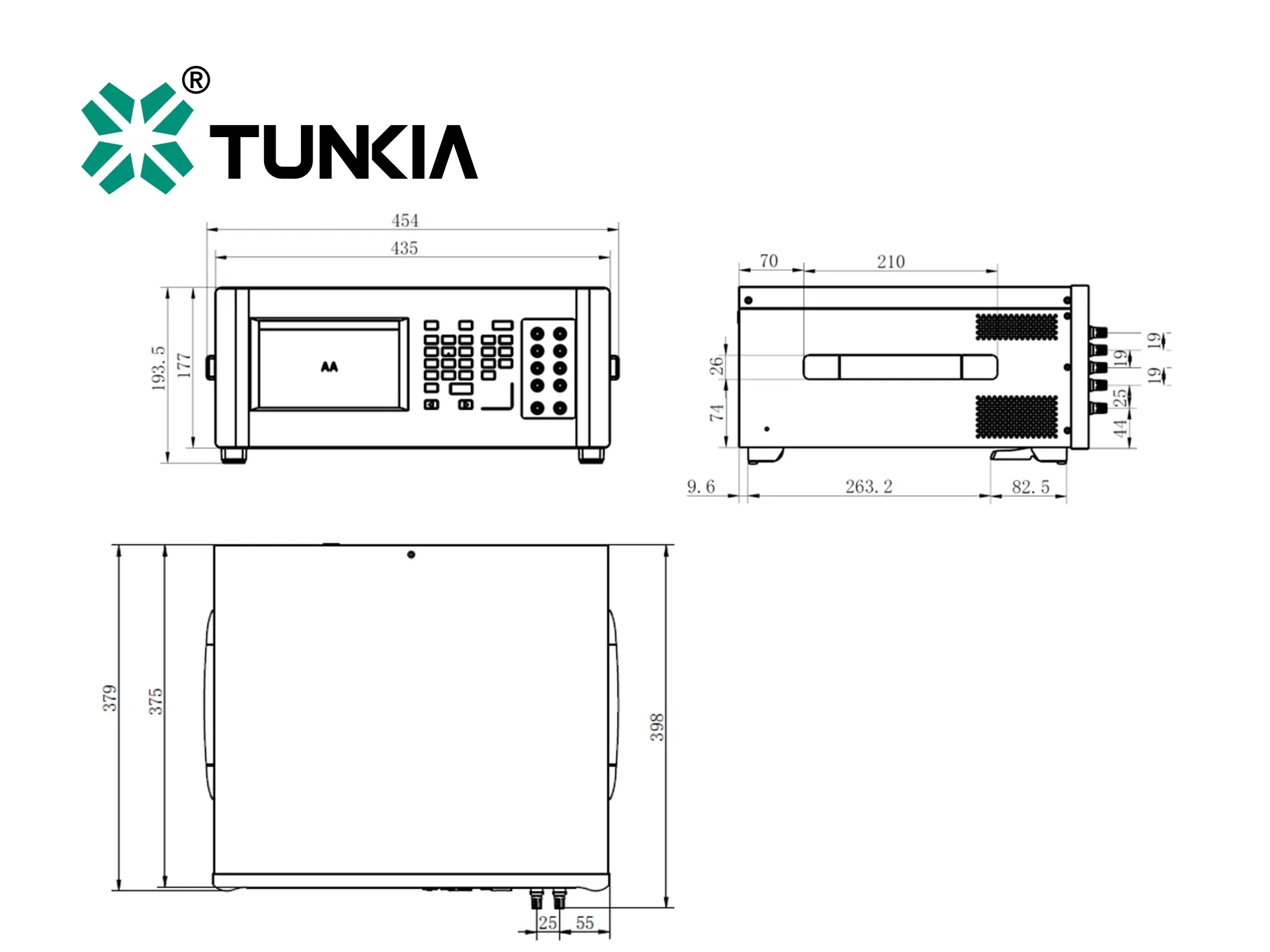

Dimensiones: 435 mm * 398 mm * 177 mm

Descripción del Producto

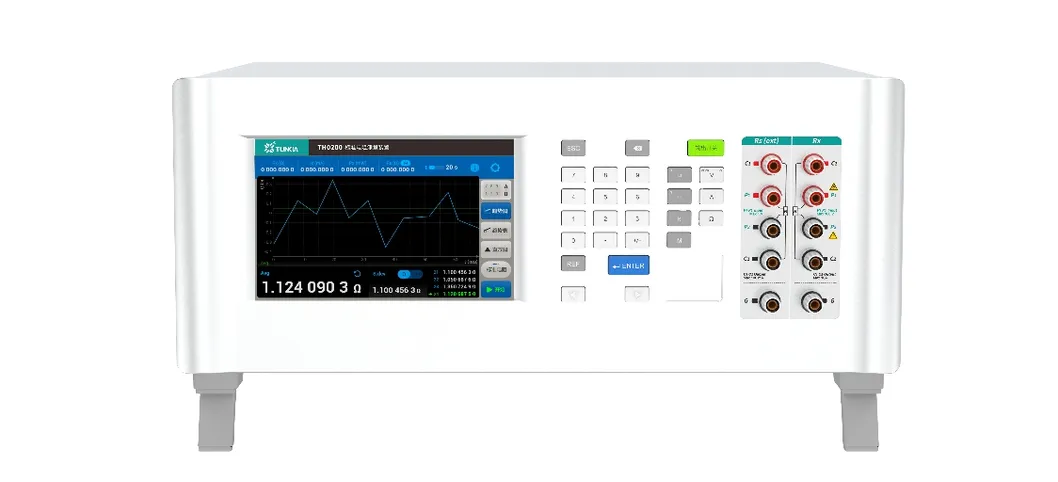

Dispositivo de medición de resistencia estándar de alta precisión

El TH0200 es un estándar de medición de resistencia de gran precisión y rango. Viene con una resistencia de referencia integrada, que permite una medición rápida y precisa de resistencias estándar de 0,01 grados o inferiores. Este dispositivo utiliza un principio de puente comparador, ideal para laboratorios de metrología.

Referencias Normativas:

JJG 166-2022 Regulación de verificación de resistencias estándar DC.
JJG 982-2022 Verificación de la regulación de las cajas de resistencia de CC.

Características Principales

Rango de corriente de salida: 3,16 μA ~ 10 A.
Rango de medición de resistencia: 1 mΩ ~ 11 MΩ.
Incertidumbre típica de medición: 10 ppm.
Resistencia de referencia integrada para pruebas rápidas.
Ciclo de medición ajustable (8 segundos).

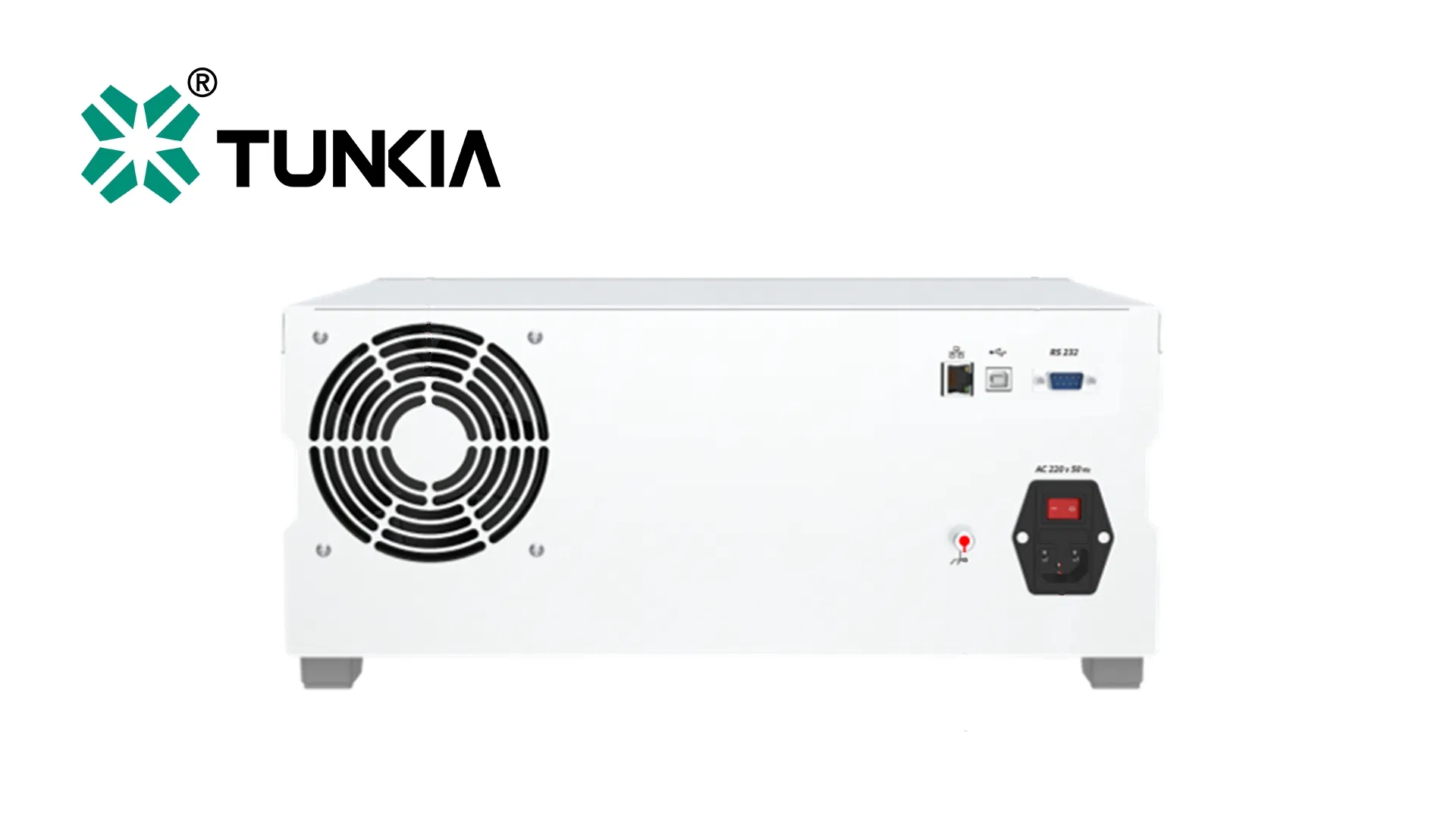

Interfaces RS232, USB y LAN para automatización.
Pantalla táctil LCD a color de gran tamaño.
Análisis estadístico integrado (valor medio, desviación estándar).

Aplicaciones

Transferencia de valores de resistencia estándar.
Calibración de resistencias estándar de alta precisión.
Calibración de cajas de resistencia de amplio rango.
Verificación de dispositivos de puente simple y doble.

Funciones de Calibración

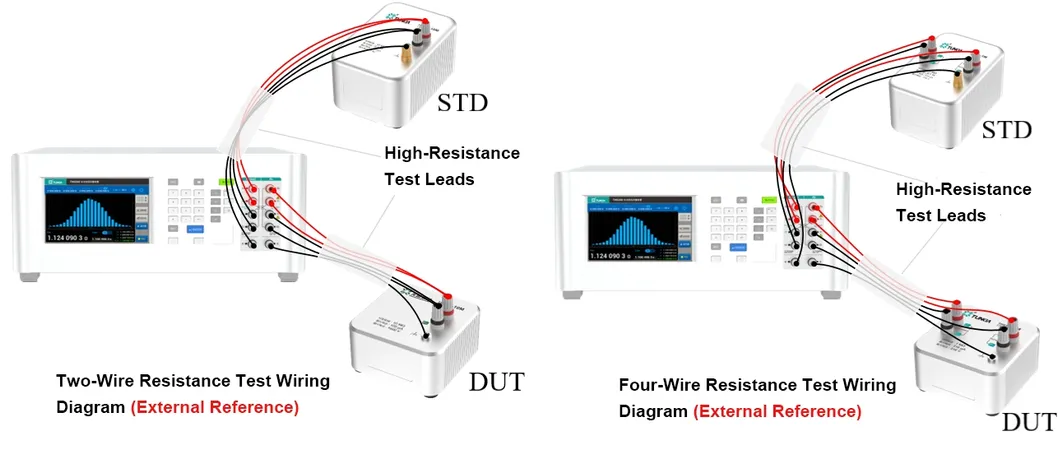

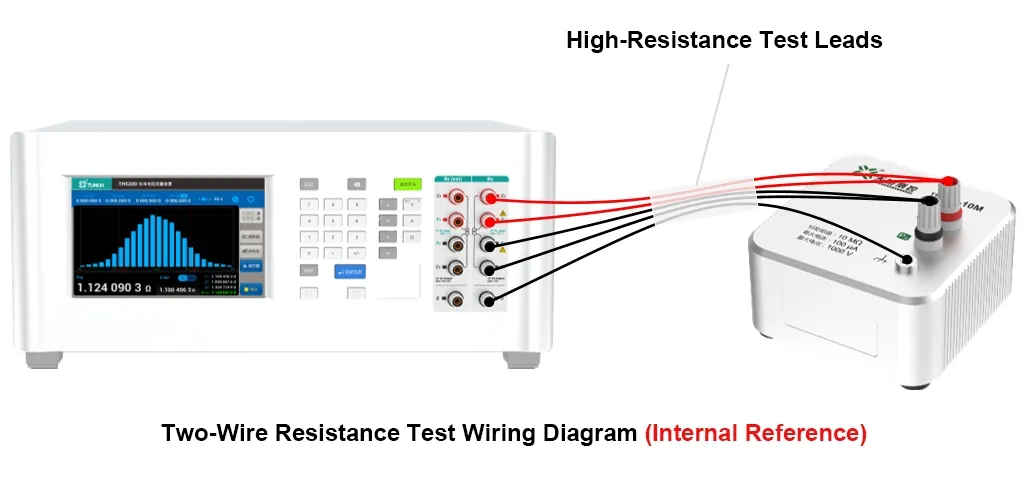

Calibración con Referencia Interna/Externa:

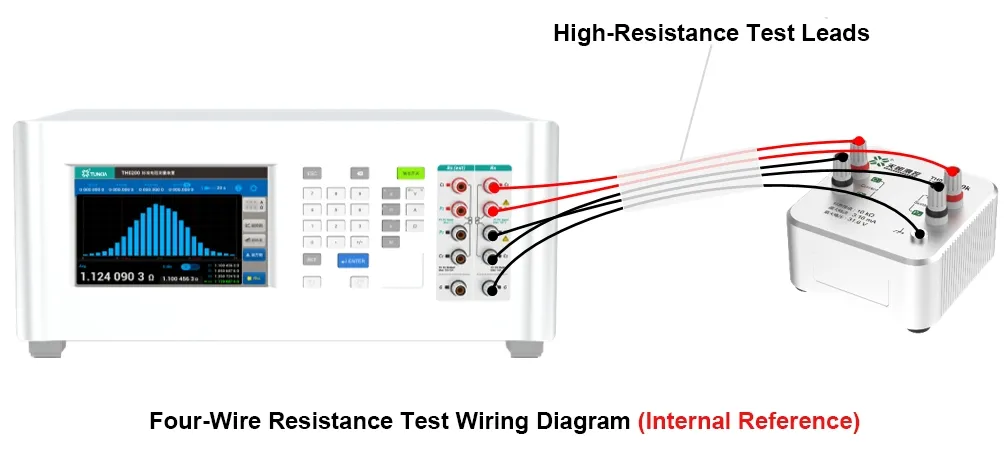

Método de 4 hilos: Recomendado para R ≤ 10 kΩ para eliminar errores de resistencia de cables.

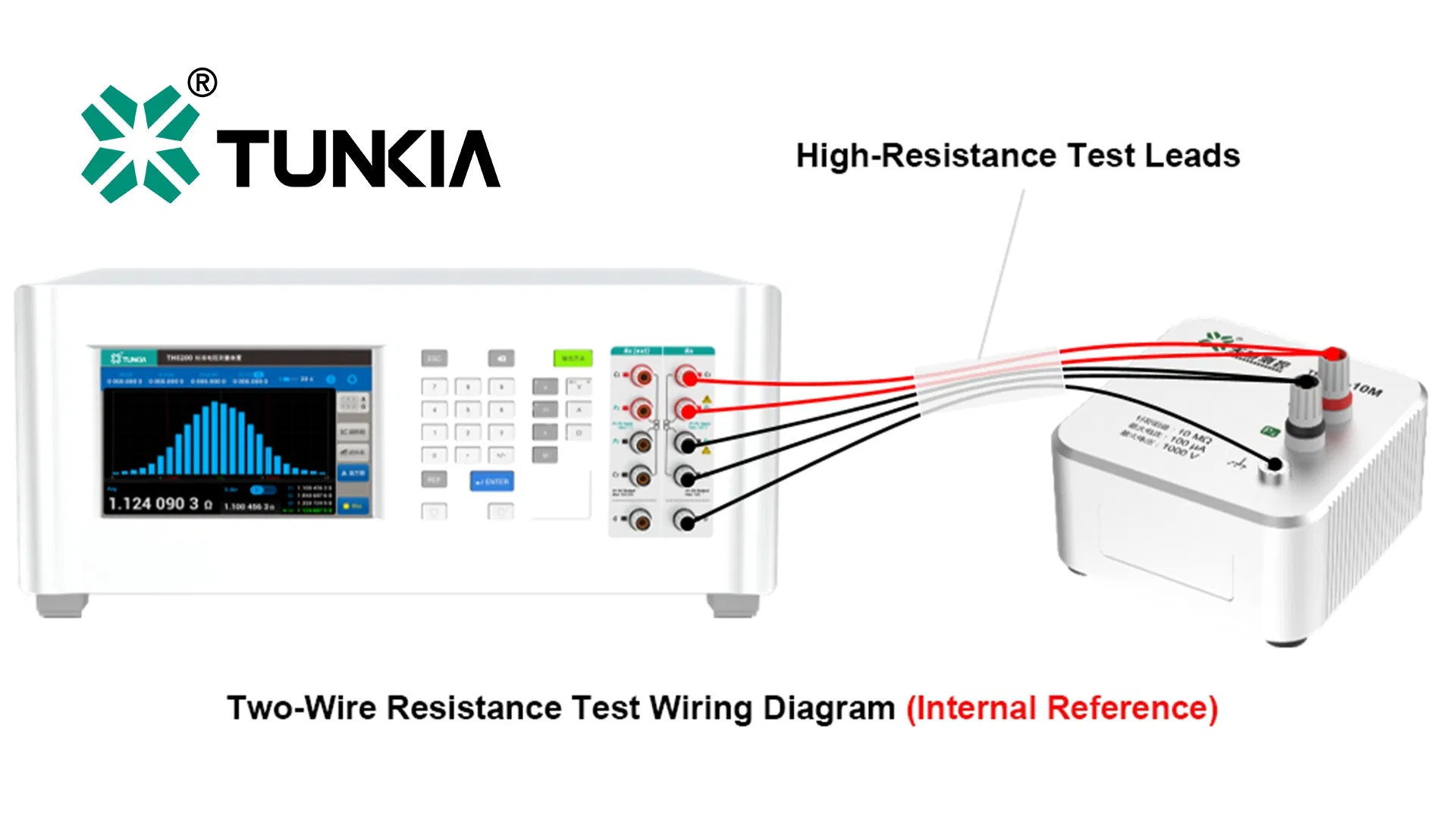

Método de 2 hilos: Recomendado para R ≥ 100 kΩ.

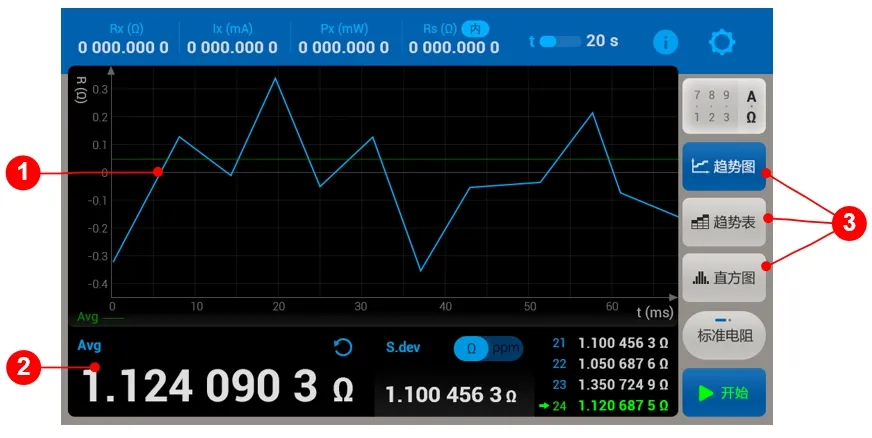

Análisis de Datos

No.	Función de Análisis
1	Visualización de tendencias en tiempo real.
2	Análisis estadístico: promedio, desviación estándar y número de muestras (N).
3	Gráficos, tablas e histogramas conmutables.

Especificaciones Técnicas (Modo Interno)

Resistencia	Resolución	Corriente de prueba	Incertidumbre (k=2)
1 mΩ	100 pΩ	3,16 A ~ 10 A	30+ KP*2
1 Ω	100 nΩ	0,1 A ~ 0,316 A	10
100 Ω	10 μΩ	10 mA ~ 31,6 mA	10
1 MΩ	100 mΩ	31,6 μA ~ 100 μA	30
10 MΩ	1 Ω	3,16 μA ~ 10 μA	50

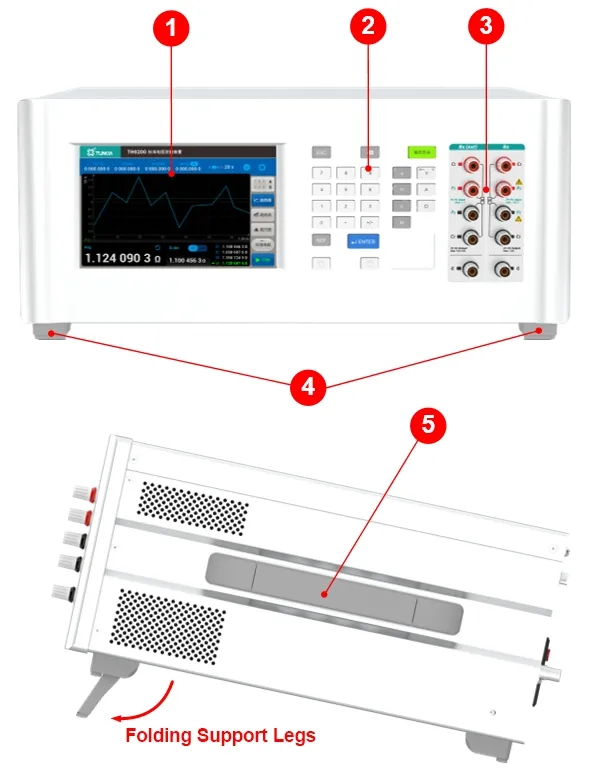

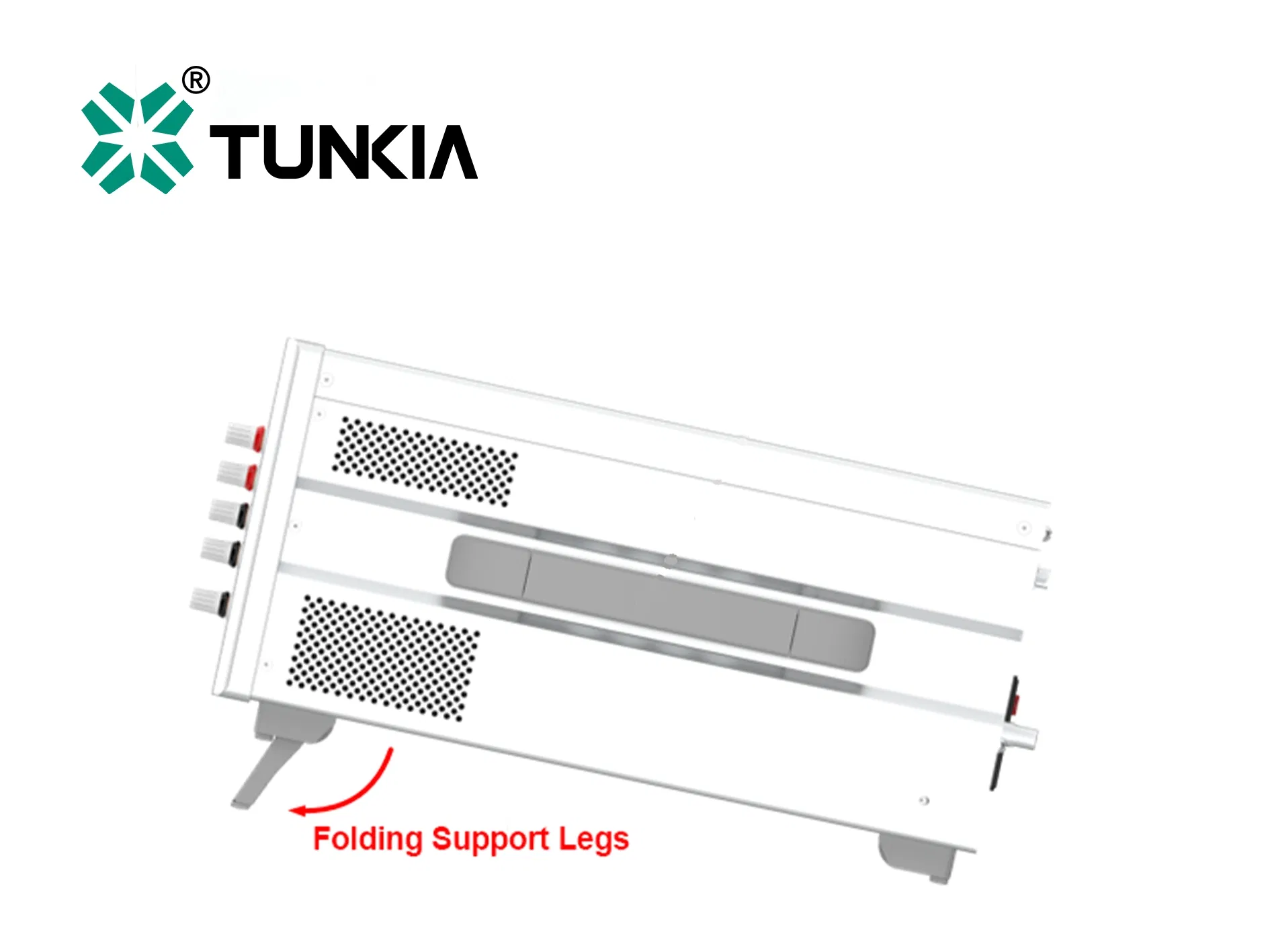

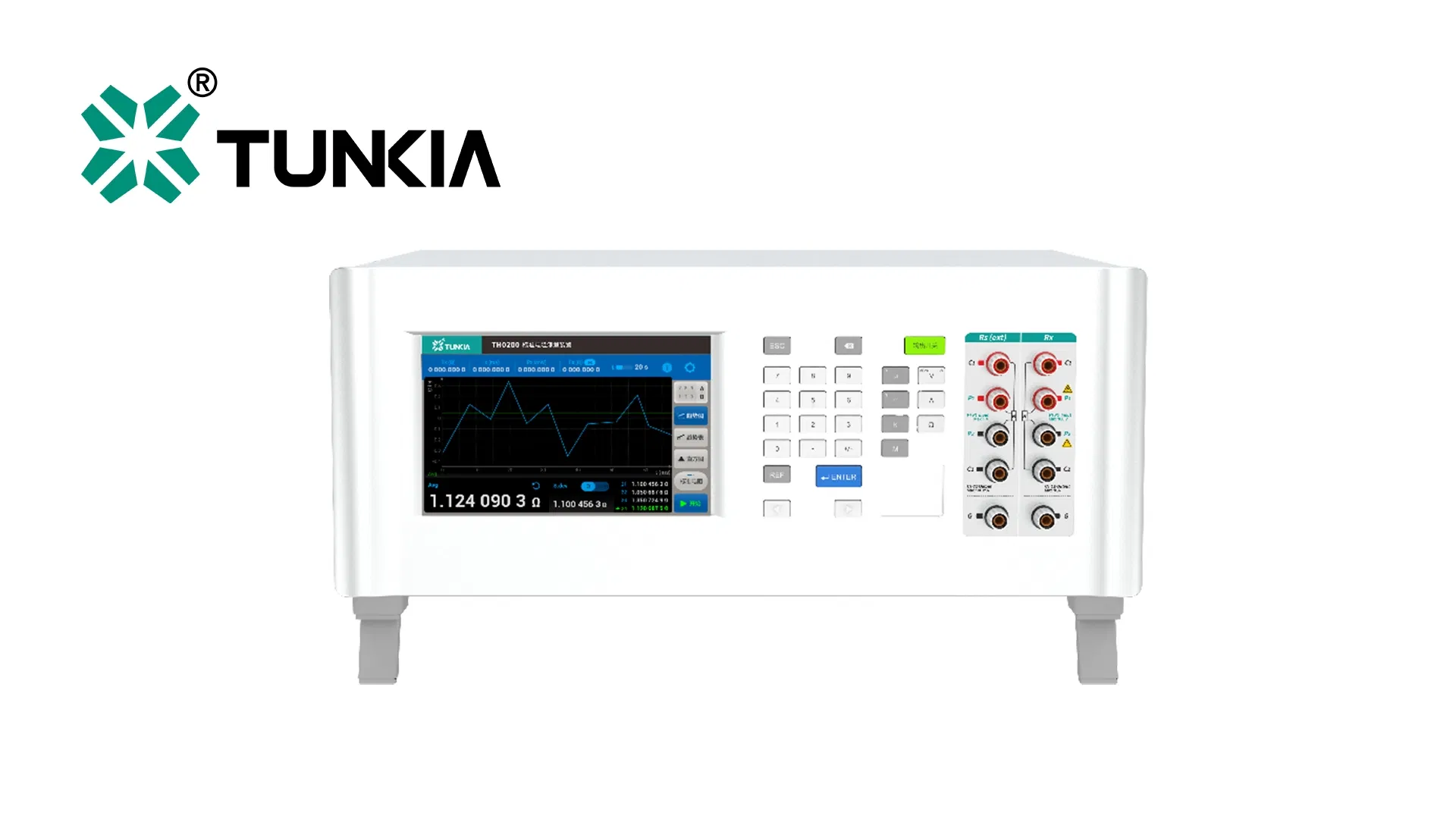

Apariencia y Estructura

Perfil Técnico

Preguntas Frecuentes (FAQ)

1. ¿Cuál es el rango de medición del TH0200? El dispositivo cubre un rango amplio desde 1 mΩ hasta 11 MΩ.

2. ¿Qué nivel de incertidumbre ofrece el equipo? Ofrece una incertidumbre típica de medición de 10 ppm, lo que lo hace apto para laboratorios de metrología.

3. ¿Qué interfaces de comunicación incluye? Está equipado con puertos RS232, USB y LAN para facilitar la integración en sistemas automáticos.

4. ¿Cuándo se recomienda el método de cuatro hilos? Se recomienda para valores de resistencia menores o iguales a 10 kΩ para eliminar errores causados por los cables.

5. ¿Requiere el equipo un tiempo de calentamiento? Sí, se recomienda un tiempo mínimo de calentamiento de 1 hora para asegurar la máxima precisión.

6. ¿Qué funciones estadísticas integra el software? Permite calcular automáticamente el valor promedio, la desviación estándar y mostrar gráficos de tendencias e histogramas.
