De conformidad con GB/T17651.1~2, IEC61034-1~2 "cable cable óptico o ardor en las condiciones específicas de la densidad del humo determinación" parte 1 "El equipo de prueba" y "Parte 2 Requisitos y procedimientos de prueba". La medición de densidad del humo es un aspecto importante para evaluar las características de combustión de cable o el cable óptico, que está relacionado con la evacuación del personal y la determinación de si cerca de la extinción de incendios. Este instrumento se utiliza principalmente para determinar la concentración de humo del cable y cable óptico cuando se quema en las condiciones específicas, y para verificar la densidad del humo. En la llama de la combustión o condiciones de combustión sin flama transmitancia, se utiliza como una comparación de diferentes cables cable óptico o en condiciones específicas de una determinación.

El instrumento consiste en mecánica, electrónica, óptica tres aspectos de conocimientos profesionales, es la integración de productos mecánicos y eléctricos, tiene las ventajas de estructura razonable, un rendimiento estable, fácil manejo; Windows XP interfaz operativa, de estilo de LabVIEW, perfecto mecanismo de seguridad. Durante la prueba, los resultados de medición pueden ser visualizados en tiempo real y la perfecta curva puede extraerse dinámicamente (mostrando la velocidad de transmisión y la hora de la curva). Los datos se pueden guardar de forma permanente, leer e imprimir, y el informe puede imprimirse directamente.

Software de medición: en Windows XP+VB6.0 de interfaz de operación, puede probar los principales datos de densidad óptica de humo, la densidad óptica, la tasa de generación de humo, la máxima velocidad de generación de humo, el promedio de densidad del humo, etc. También tiene la calibración, edición, la prueba de ajuste de parámetros, y otra operation en la interfaz. El programa adopta control automático del equipo, la recolección, grabar y producir la liquidación.

La densidad del humo del sistema de medición de luz para cable o el cable óptico quema bajo condiciones específicas se compone de una fuente de luz, una fotocélula de silicona, un receptor de la fuente de luz y un sistema informático. La luz generada por la fuente de luz pasa a través de la densidad del humo laboratorio de 3m x 3m x 3m, y constituye un haz uniforme con un diámetro de 1,5±0,1 m en la pared enfrente de la fuente de luz. Una célula fotoeléctrica instalado en el centro de la viga detecta la intensidad del haz de la fuente de luz. Cuando una gran cantidad de humo se genera en la cámara de combustión debido a la quema de cable o el cable óptico, el humo que absorbe parte de la photoelectricity, y la viga de la intensidad de la fotocélula de silicona está debilitado. Por el procesamiento de los datos a través del sistema informático, se puede calcular la transmitancia con respuesta lineal es 100% con relación a la transmitancia de inicial.

Tres, el diseño de la cámara de combustión, tomar dos formas para los clientes a elegir: el primer tipo de pared de ladrillos, nuestra empresa para promover el esquema de diseño, el envío de los ingenieros profesionales en el sitio de orientación de la construcción; el segundo se fija en un ángulo de hierro el soporte con un material adecuado y constituye la totalidad de la cámara de combustión cúbico.

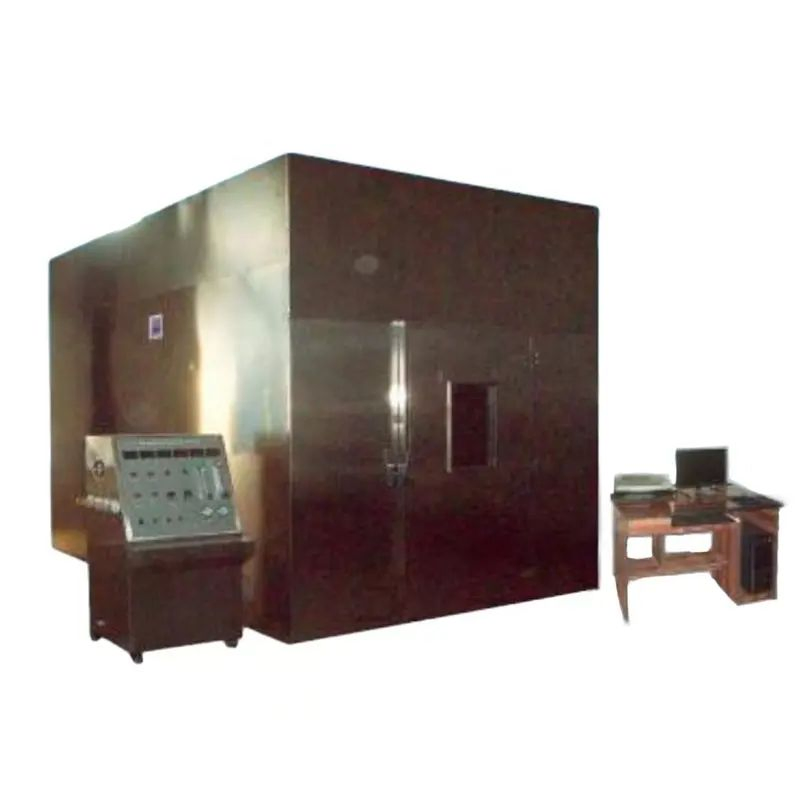

Todo el instrumento está compuesto por prueba cerrada cámara, sistema de medición de fotómetro de la placa, el alcohol, el sistema de combustión, el detonador, prueba de verificación, el soporte del cable, termómetro mesa y la densidad del humo pruebas de software; el circuito es desarrollado por microcomputadora de un solo chip con alto contenido técnico y un rendimiento estable. Este instrumento es adecuado para todos los cables, y es ampliamente utilizado en plantas de producción y las unidades de investigación y experimentación científica de alambre y cable de la industria. La cámara de prueba es prueba de un cubo con un volumen de 27m3.

• 1. La puerta delantera se instala con una ventana y puede bloquear la inspección de las actividades de la pantalla opaca.
• 2. La parte inferior del recuadro está dotado de un dispositivo de encendido automático, y la parte superior está dotado de un dispositivo de regulación de presión interna.
• 3. Fuente de luz: lámpara incandescente de 12V, la longitud de onda óptica de 400 ~ 750nm.
• 4. Receptor: por el silicio fotocélula transmitancia de luz, el 0% para ninguna luz a través de la transmitancia de luz, el 100% sin bloquear completamente a través de la luz.
• 5. Sistema de combustión: compuesto de válvula reguladora de presión, válvula reguladora de filtro, el medidor de caudal y quemador.
• 6. Quemador: compuesto de quemador de alcohol y la placa, situada en el centro de la muestra.
